LK Jakotukkikaappi LL VS

LK Jakotukkikaappi LL VS

Artikkelit
Tarkat tiedot
Dokumentit
Liittyvät tuotteet

Artikkelit

Tuote	Käyttötarkoitus	Leveys	Korkeus	Syvyys	CO₂-EKV. (Kg)	Paino (kg)
243 46 84	Jakotukki RF 2-4	550 mm	710 mm	95 mm	19,52	7,1
243 46 83	Jakotukki RF 5-9	800 mm	710 mm	95 mm	25,5	10,7
241 03 13	Jakotukki RF 10-12	1050 mm	710 mm	95 mm	32,5	13,0

Käyttötarkoitus	Jakotukki RF 2-4
Leveys	550 mm
Korkeus	710 mm
Syvyys	95 mm
CO₂-EKV. (Kg)	19,52
Paino (kg)	7,1
Pakkaus
Tuotelista

Käyttötarkoitus	Jakotukki RF 5-9
Leveys	800 mm
Korkeus	710 mm
Syvyys	95 mm
CO₂-EKV. (Kg)	25,5
Paino (kg)	10,7
Pakkaus
Tuotelista

Käyttötarkoitus	Jakotukki RF 10-12
Leveys	1050 mm
Korkeus	710 mm
Syvyys	95 mm
CO₂-EKV. (Kg)	32,5
Paino (kg)	13,0
Pakkaus
Tuotelista

Tarkat tiedot

Kuvaus

LK Jakotukkikaappia LL VS käytetään, kun halutaan peittää LK Jakotukki RF.

Kaapissa on vesitiivis pohja, jossa on kumitiivisteiset putkien läpivientireiät. Kaapin pohjassa on ylivuotoputki, minkä kautta mahdolliset vuodot voidaan ohjata näkyviin haluttuun paikkaan. Kaappi on valmistettu jauhemaalatusta 1 mm:n teräspellistä, RAL 9016.

Kaappi asennetaan upotettuna seinään tai seinän pintaan. Seinän rakennesyvyyden pitää olla vähintään 95 mm.

Kaappi varustetaan kehyksellä ja ovella. Kehyksiä ja ovia on kahdenlaisia riippuen siitä, onko kaappi pinta-asennettava vai seinään upotettava.

Pinta-asennettava kaappi varustetaan myös sokkelilla, joka peittää kaapin ja lattian väliset putket.

LK Jakotukkikaappi LL sisältää putkiläpiviennit, ylivuotoputken holkin, 1,5 metrin ylivuotoputken, viemäröintikulman ja ylivuotoputken peitelevyn, huonesäädön sähköjohtojen läpiviennit, roiskelevyt sekä asennusohjeen.

Kaapin takaosassa on neljä M8-mutteria LK Kaappitelineen kiinnitystä varten, jos halutaan asentaa kaappi ennen betonilaatan valua.

Kaapin sivuseinissä on puhkaistavat reiät mahdollisia syöttöputkia varten.

Kaapin päällyspuolella on puhkaistavat reiät sekä mahdollista kaapin läpi menevää nousulinjaa että sähköjohtojen läpivientiä varten.

HUOM! Jos runkojohdot jakotukille tuodaan kaapin sisällä, piirilähtöjen enimmäismäärä pienenee yhdellä tai useammalla lähdöllä.

Dokumentit

Tuotetiedot

LK Jakotukkikaappi LL VS

Asennustavat

FI.33.C.201_LK Sekoitus LL VS2, LK Sekoitus LL VS2 Esikasattu.pdf

Mittapiirros

LK Manifold Cabinet UFH_dimensional drawings.pdf

Tuote 243 46 84

Kpl	EAN	Pakkaus	Syvyys	Leveys	Korkeus	Paino (kg)
1	7331590039914	Laatikko	580	765	115	7,1
14	7331590039907	Lava	1200	800	910	110

Tuote 243 46 84

Kpl	1
EAN	7331590039914
Pakkaus	Laatikko
Syvyys	580
Leveys	765
Korkeus	115
Paino (kg)	7,1

Kpl	14
EAN	7331590039907
Pakkaus	Lava
Syvyys	1200
Leveys	800
Korkeus	910
Paino (kg)	110

Tuote 243 46 83

Kpl	EAN	Pakkaus	Syvyys	Leveys	Korkeus	Paino (kg)
1	7331590039914	Laatikko	830	765	115	10,7
11	7331590049357	Lava	1200	800	975	135

Tuote 243 46 83

Kpl	1
EAN	7331590039914
Pakkaus	Laatikko
Syvyys	830
Leveys	765
Korkeus	115
Paino (kg)	10,7

Kpl	11
EAN	7331590049357
Pakkaus	Lava
Syvyys	1200
Leveys	800
Korkeus	975
Paino (kg)	135

Tuote 241 03 13

Kpl	EAN	Pakkaus	Syvyys	Leveys	Korkeus	Paino (kg)
1	7331590050063	Laatikko	115	1080	765	13,2
7	7331590050070	Lava	800	1200	100	112

Tuote 241 03 13

Kpl	1
EAN	7331590050063
Pakkaus	Laatikko
Syvyys	115
Leveys	1080
Korkeus	765
Paino (kg)	13,2

Kpl	7
EAN	7331590050070
Pakkaus	Lava
Syvyys	800
Leveys	1200
Korkeus	100
Paino (kg)	112

Liittyvät tuotteet

Lisävarusteet

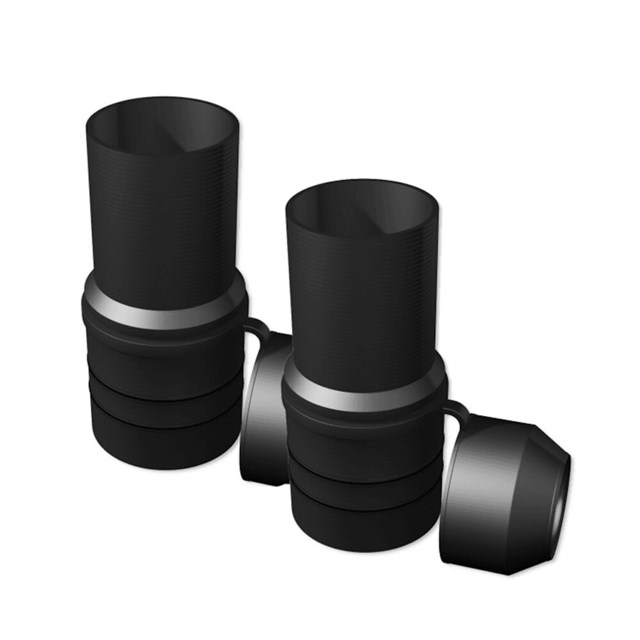

LK Putkiläpivienti 32 RiR
