LK Jakotukkikaappi UNI

LK Jakotukkikaappi UNI 350, UNI 450, UNI 550 ja UNI 700. Kaapit ovat vesitiiviitä ja ne on valmistettu jauhemaalatusta teräslevystä, värikoodi RAL 9016. Kaikki kaapit on hyväksytty NT VVS 129 mukaan. Huom! Jo...

LKS1881315

LK Jakotukkikaappi UNI

Artikkelit

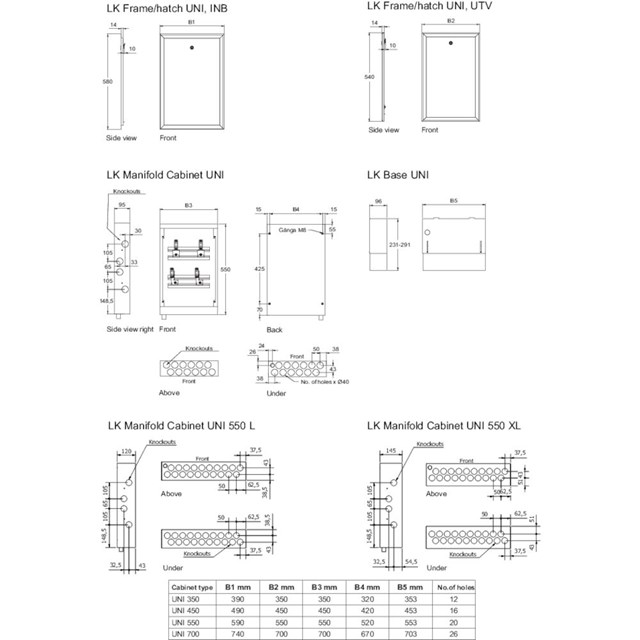

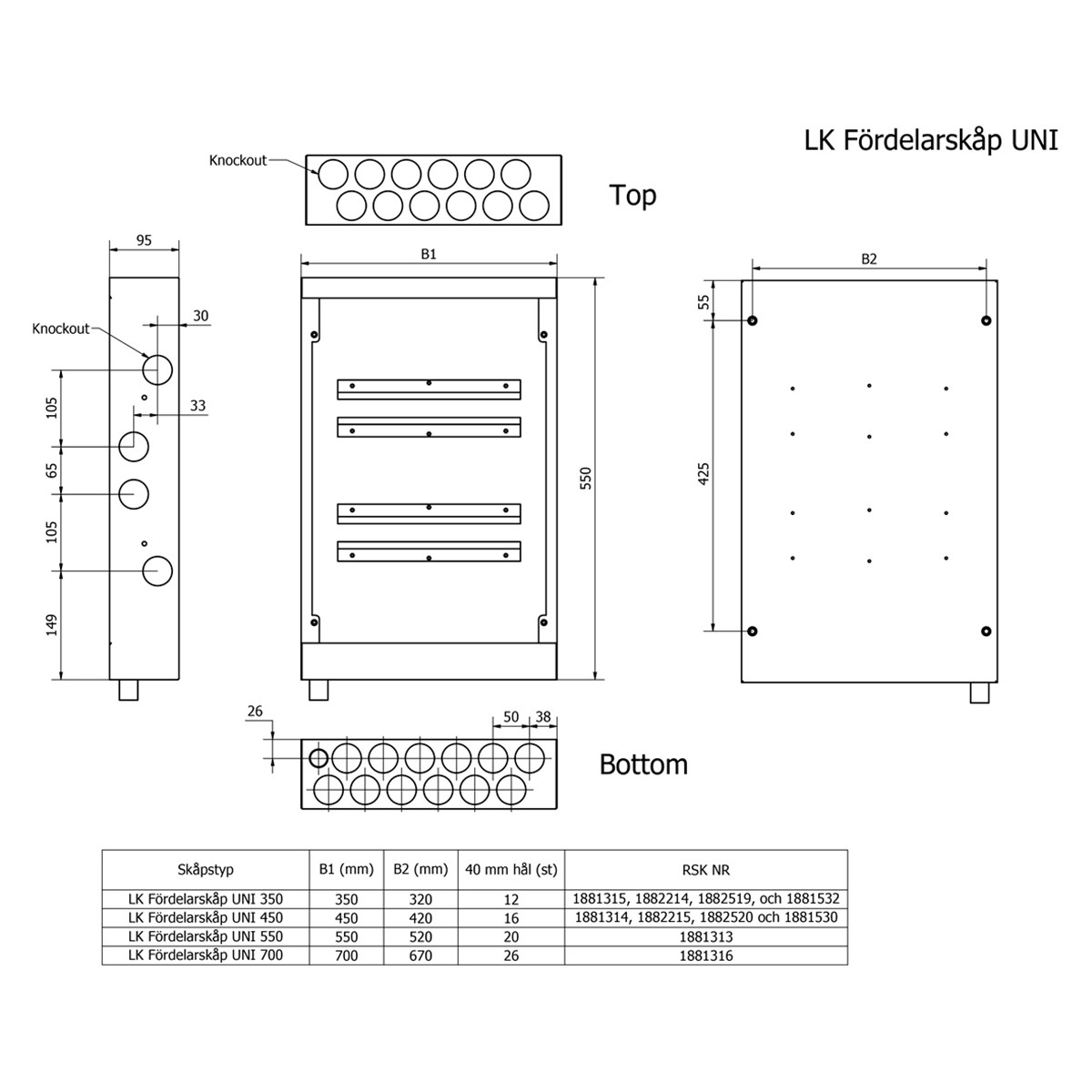

Tuote Nimike Rakenne Leveys Korkeus Syvyys Liitäntä CO₂-EKV. (Kg) Paino (kg) Pakkaus Tuotelista
188 13 15 UNI 350 Kaappi ilman kehystä ja kantta 350 mm 550 mm 95 mm Maks 4 kpl ryhmäsululla/maks 5 kpl ilman 9,81 4,7
188 13 14 UNI 450 Kaappi ilman kehystä ja kantta 450 mm 550 mm 95 mm Maks 6 kpl ryhmäsululla/maks 7 kpl ilman 12,25 5,5
188 13 13 UNI 550 Kaappi ilman kehystä ja kantta 550 mm 550 mm 95 mm Maks 8 kpl ryhmäsululla/maks 9 kpl ilman 13,74 6,2
188 13 16 UNI 700 Kaappi ilman kehystä ja kantta 700 mm 550 mm 95 mm Maks 11 kpl ryhmäsululla/maks 12 kpl ilman 17,28 8,1

188 13 15

Nimike UNI 350
Rakenne Kaappi ilman kehystä ja kantta
Leveys 350 mm
Korkeus 550 mm
Syvyys 95 mm
Liitäntä Maks 4 kpl ryhmäsululla/maks 5 kpl ilman
CO₂-EKV. (Kg) 9,81
Paino (kg) 4,7
Pakkaus
Tuotelista

188 13 14

Nimike UNI 450
Rakenne Kaappi ilman kehystä ja kantta
Leveys 450 mm
Korkeus 550 mm
Syvyys 95 mm
Liitäntä Maks 6 kpl ryhmäsululla/maks 7 kpl ilman
CO₂-EKV. (Kg) 12,25
Paino (kg) 5,5
Pakkaus
Tuotelista

188 13 13

Nimike UNI 550
Rakenne Kaappi ilman kehystä ja kantta
Leveys 550 mm
Korkeus 550 mm
Syvyys 95 mm
Liitäntä Maks 8 kpl ryhmäsululla/maks 9 kpl ilman
CO₂-EKV. (Kg) 13,74
Paino (kg) 6,2
Pakkaus
Tuotelista

188 13 16

Nimike UNI 700
Rakenne Kaappi ilman kehystä ja kantta
Leveys 700 mm
Korkeus 550 mm
Syvyys 95 mm
Liitäntä Maks 11 kpl ryhmäsululla/maks 12 kpl ilman
CO₂-EKV. (Kg) 17,28
Paino (kg) 8,1
Pakkaus
Tuotelista

Tarkat tiedot

Kuvaus

LK Jakotukkikaappi UNI 350, UNI 450, UNI 550 ja UNI 700.
Kaapit ovat vesitiiviitä ja ne on valmistettu jauhemaalatusta teräslevystä, värikoodi RAL 9016.
Kaikki kaapit on hyväksytty NT VVS 129 mukaan.

Huom! Jos runkoputki vedetään kaapin sisälle, lähtöjen suurin sallittu määrä voi laskea yhdellä tai useammalla lähdöllä.

Saadaksesi mahdollisimman monta lähtöä jakotukkikaappeihin, tulee kylmän käyttöveden putkinousu sijoittaa kaapissa vasemmalle ja syöttää alimpaa jakotukkia. Lämpimän käyttöveden putkinousu tulee sijoittaa oikealle ja kytkeä ylimpään jakotukkiin.

Lämmitysveden tuloputki tulee vastaavasti sijoittaa vasemmalle ja syöttää alimpaa jakotukkia. Paluuputken putkinousu tulee sijoittaa oikealle ja kytkeä ylimpään jakotukkiin.

Syöttöputket, joiden suojaputkien enimmäiskoko on 34, voidaan kytkeä kaapin alapuolelta, molemmilta sivuilta tai yläpuolelta. Putkilähdöt, joiden suojaputken enimmäiskoko on 34, johdetaan ylös- tai alaspäin kaapista. Jos järjestelmään liitetään LK PAL Universal-putki A, jossa on suojaputki 44 mm A32 RiR, käytetään LK Kaappiläpivientiä 44, tuote nro 241 95 95.

Kaappi varustetaan tarvittavalla määrällä kaappiläpivientejä. Huom! Eri tuote:
• 25 mm suojaputken läpivientiin kaapissa käytetään LK Kaappiläpivientiä 25 (tuote nro 187 44 83).
• 12–34 mm putken läpivientiin kaapissa käytetään LK Kaappiläpivientiä UNI (tuote nro 187 44 84), joka katkaistaan sopivan pituiseksi.

Kaapin pohjan ja valmiin lattian väli on oltava vähintään 250 mm, jotta ylivuotoputkelle jäisi tilaa. Ylivuotoputkessa on oltava kaato.
